Systemy transportu i pompowania betonu

SCHWING-Stetter
Pompa do betonu SCHWING-Stetter S 65 SXF to nowa konstrukcja, połączona z dobrze znanymi wysokiej jakości komponentami wykorzystywanymi w innych klasach wielkości. Jedną z innowacji jest wysięgnik SXF: połączenie sprawdzonej podpory łukowej SX i dodatkowego elementu składanego (składanie „F”). Wysięgnik SXF zapewnia większą stabilność i bardziej stabilne pompowanie. Oznacza to, że po raz pierwszy zamontowana na ciężarówce pompa do betonu tej wielkości może być obsługiwana bez konieczności stosowania wielu wysięgników teleskopowych. Sercem S 65 SXF jest zestaw pompy P2525 o długim skoku. Dla typowej praktycznej wydajności około 70 m3/h potrzeba tylko 10 skoków na minutę, co zapewnia cichą pracę i zmniejsza zużycie.
Pompa S 65 SXF o wymiarach 11,58 m × 13,70 m jest najmniejsza w tej klasie i tym samym daje rozszerzone możliwości zastosowania. Zasięg poziomy wynoszący około 60 m, 5-częściowy wysięgnik z rurą DN 125 na całej długości, nowy wysięgnik SXF oraz maksymalna wydajność do 162 m3 świeżego betonu na godzinę zapewniły duży popyt na model S 65 SXF jeszcze przed jego wprowadzeniem na rynek. Okręt flagowy firmy SCHWING jest przeznaczony do użytku na dużych placach budowy na całym świecie, a producent zakłada, że głównym rynkiem docelowym dla modelu S 65 SXF będą Stany Zjednoczone.

Montowana na 6-osiowym podwoziu pompa do betonu SCHWING-Stetter S 65 SXF ma zasięg poziomy wynoszący około 60 m; 5-częściowy wysięgnik SXF oraz maksymalna wydajność do 162 m3/h zapewniły duży popyt na model S 65 SXF jeszcze przed jego wprowadzeniem na rynek (fot. SCHWING-Stetter)

Sermac
Dystrybuowana w Polsce przez firmę Ciepiela Technology Promotion pięcioramienna pompa do betonu Sermac SIRIO 5RZ51 ma maksymalny pionowy wysięg masztu 50,1 m. Zabudowywana jest najczęściej na podwoziach 4-osiowych – wówczas waga zestawu wynosi 37 t. W szczególnych wypadkach można zabudować pompę SIRIO 5RZ51 na podwoziu 5-osiowym, co zwiększa wagę pojazdu do 38 t – obniżeniu ulegają oczywiście naciski osi, nie przekraczając 8 t. Tak przygotowana pompa ma prawo legalnego przejazdu po drogach o mniejszej nośności.
Sermac konsekwentnie w konstrukcjach długich pomp stosuje wysuwane, teleskopowe podpory przednie, co znacznie ułatwia rozstawienie maszyny na placu budowy. Szerokość przednich i tylnych podpór wynosi 9,5 m.
W modelu SIRIO 5RZ51 dostępne są zespoły pompujące typu S8 i G9. Zespół S8 ma wydajność 150 m3/h i ciśnienie od strony tłoczyska 76 bar. Z kolei zespół pompujący G9 pozwala na uzyskanie wydajności 100 m3/h i ciśnienia od strony tłoka 85 bar (dodatkowe warianty: 158 m3/h, 80 bar oraz 194 m3/h, 80 bar). Dostępna jest klasyczna i dwupłaszczowa wersja rurociągu o średnicy 125 mm, ale Sermac dla większych modeli, takich jak SIRIO 5RZ51, zaleca stosowanie rurociągów dwupłaszczowych.

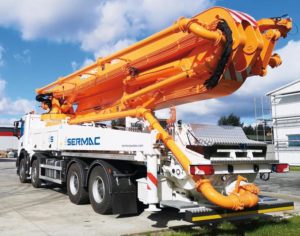

Pięcioramienna pompa do betonu Sermac SIRIO 5RZ51 ma maksymalny pionowy wysięg masztu 50,1 m (fot. Ciepiela Technology Promotion)
